OpenFlows FLOOD

OpenFlows Software Logotipo Branco

OpenFlows FLOOD

Software integrado de modelagem de inundação

Avaliação e mitigação de risco de inundação

Software completo de modelagem de enchentes para entender e mitigar riscos em áreas urbanas, ribeirinhas e costeiras.

O que é o OpenFlows FLOOD?

O OpenFlows FLOOD usa modelos numéricos totalmente distribuídos espacialmente para simular todos os processos hidrológicos e hidráulicos que ocorrem em bacias hidrográficas, incluindo chuva, infiltração, escoamento superficial, fluxo de canal e fluxo de águas subterrâneas. Em áreas urbanas, o OpenFlows FLOOD pode ser conectado a um modelo gerado pelo OpenFlows SewerGEMS para simular o fluxo superficial e de águas pluviais. Além disso, o modelo pode ser usado para simular inundações em áreas costeiras devido a tempestades.


  • Mitigar os riscos de inundação

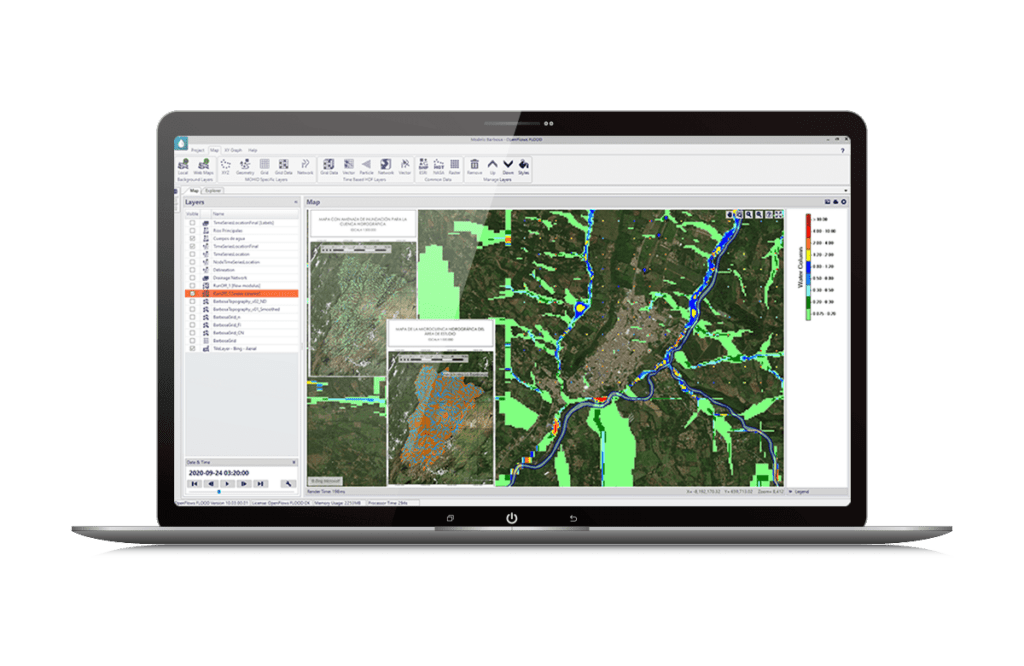

  • Modelo de tela do software de computador OpenFlows FLOOD

    Mitigar os riscos de inundação em áreas urbanas, ribeirinhas e costeiras

    Modelos numéricos distribuídos espacialmente

    Simule todos os processos hidrológicos e hidráulicos que ocorrem nas bacias hidrográficas, incluindo chuva, infiltração, escoamento superficial, fluxo de canal e fluxo de águas subterrâneas.

    Obtenha representação digital e a visualização do mundo real

    Usando uma malha de realidade 3D do ContextCapture, você pode dar vida às simulações gerando visualizações realistas de eventos de inundação.

    Encontre rapidamente a melhor solução para mitigação do risco de inundação

    Use o gerenciamento de cenários para fazer comparações facilmente entre diferentes alternativas.

  • Construa e gerencie modelos
  • Modelo de tela do software de computador OpenFlows FLOOD

    Inicie o processo de construção de modelos

    Importe muitos formatos de dados externos conhecidos

    Automatize a geração de dados de entrada e maximize o ROI em dados geoespaciais e de engenharia existentes.

    Calcular fluxos de rios e escoamento superficial

    Prepare dados espaciais e use diferentes abordagens de modelagem para simular o escoamento superficial, a troca de água entre o rio, a planície de inundação e o fluxo (sub)superficial usando grade 1D-2D totalmente integrada.

    Simule inundações em áreas urbanas

    Avaliar os fluxos de água na rede subterrânea canalizada, rios e sistemas costeiros, bem como o fluxo de superfície e a troca de água entre os sistemas.

Modelo de tela do software de computador OpenFlows FLOOD

Mitigar os riscos de inundação em áreas urbanas, ribeirinhas e costeiras

Modelos numéricos distribuídos espacialmente

Simule todos os processos hidrológicos e hidráulicos que ocorrem nas bacias hidrográficas, incluindo chuva, infiltração, escoamento superficial, fluxo de canal e fluxo de águas subterrâneas.

Obtenha representação digital e a visualização do mundo real

Usando uma malha de realidade 3D do ContextCapture, você pode dar vida às simulações gerando visualizações realistas de eventos de inundação.

Encontre rapidamente a melhor solução para mitigação do risco de inundação

Use o gerenciamento de cenários para fazer comparações facilmente entre diferentes alternativas.

Modelo de tela do software de computador OpenFlows FLOOD

Inicie o processo de construção de modelos

Importe muitos formatos de dados externos conhecidos

Automatize a geração de dados de entrada e maximize o ROI em dados geoespaciais e de engenharia existentes.

Calcular fluxos de rios e escoamento superficial

Prepare dados espaciais e use diferentes abordagens de modelagem para simular o escoamento superficial, a troca de água entre o rio, a planície de inundação e o fluxo (sub)superficial usando grade 1D-2D totalmente integrada.

Simule inundações em áreas urbanas

Avaliar os fluxos de água na rede subterrânea canalizada, rios e sistemas costeiros, bem como o fluxo de superfície e a troca de água entre os sistemas.

Modelo de tela do software de computador OpenFlows FLOOD

OpenFlows FLOOD

  • Analise e mitigue os riscos de inundação em áreas urbanas, ribeirinhas e costeiras
  • Simule processos hidrológicos e hidráulicos para apoiar o planejamento de emergência e calcular e analisar áreas de inundação

*Os preços variam por região. Para mais opções, consulte a seção de Licenças e assinaturas

Citação do usuário

“O software Bentley produziu um modelo gêmeo digital dos sistemas de abastecimento de água, águas residuais, águas pluviais e águas balneares da cidade, para prever inundações e problemas de qualidade da água, melhorando assim a resposta e a resiliência da cidade.”

— Pedro Vieira, Águas do Porto, Portugal

HISTÓRIAS DE USUÁRIOS EM DESTAQUE

Recursos do software OpenFlows

Perguntas Frequentes

O FLOOD é um software de modelagem de inundação para analisar e mitigar o risco de inundação em áreas urbanas, ribeirinhas e costeiras. Usando modelos numéricos distribuídos espacialmente, os usuários podem simular rapidamente todos os processos hidrológicos e hidráulicos para apoiar o planejamento de emergência e o projeto de iniciativa ecológica. Aplique uma abordagem multiescala 1D/2D para dar suporte aos sistemas de alerta precoce de enchentes (Flood Early Warning Systems).

O preço do OpenFlows FLOOD varia de acordo com a região. Embora existam vários tipos de licenças disponíveis, uma opção comum é a licença de 12 meses para profissionais oferecida pela loja de comércio eletrônico da Bentley. Ao comprar pela eStore, você obtém uma Assinatura Virtuoso. Isso significa que você obtém o software e as “chaves” (tokens) para resgatar em serviços personalizados de treinamento, orientação e consultoria.

Todas as equações e métodos numéricos e código-fonte do modelo de inundação 2D (MOHID) estão disponíveis on-line. Este é um “modelo” colaborativo, gratuito e de código aberto. O HEC-RAS é gratuito, mas não é de código aberto, o que significa que um usuário avançado não pode verificar o código-fonte ou modificá-lo.

O solucionador numérico FLOOD (MOHID) foi analisado para comparação com um estudo de referência da Agência Ambiental do Reino Unido. Essa metodologia foi adotada como referência mundial para a modelagem de inundação 2D de benchmarking.Os resultados do FLOOD são compatíveis com a maioria das soluções.

O FLOOD pode ser usado como uma ferramenta única para um modelo de inundação 2D integrado, enquanto o HEC-RAS não tem chuva diretamente na grade, infiltração ou evapotranspiração. Você precisaria de uma ferramenta adicional chamada HEC-HMS para outros parâmetros e processos hidrológicos.

No FLOOD, não é necessário especificar a área ou o tempo de concentração para uma bacia hidrográfica.O modelo de superfície digital junto com o cálculo 2D (equações de Saint-Venant e Manning-Strickler) fará isso por você. Além disso, não há necessidade de inserir dados de depressão, pois a superfície 2D contém dados topográficos que são considerados na estimativa de escoamento. O FLOOD tem ferramentas para remover depressões da superfície do solo, quando necessário.

O FLOOD é uma GUI habilitada para GIS. Você pode lidar com dados GIS dentro (por exemplo, Mapas do Bing; shapefiles, arquivos RASTER, etc.), incluindo visualização de resultados. A visualização HEC-RAS precisa ser tratada em ferramentas separadas ou licença de software de terceiros (por exemplo, como ArcGIS).

Como parte da Bentley Systems, o FLOOD tem um valor agregado por estar integrado a um amplo portfólio e roteiro de tecnologias e produtos interoperáveis e colaborativos em várias disciplinas e competências. Alguns exemplos exclusivos das vantagens de ser integrado ao ambiente de software Bentley:

  • O FLOOD pode ser executado com base no DSM gerado pelo ContextCapture, que usa técnicas fotogramétricas aplicadas a levantamentos em LIDAR ou imagens de câmeras para gerar modelos de malhas realistas.
  • Você pode ter perfeitamente a visualização 4D dos resultados de saída FLOOD no LumenRT da Bentley, integrando a natureza digital realista em projetos de infraestrutura simulados e criando visuais de alto impacto para as partes interessadas.
  • O FLOOD pode se integrar ao OpenCities Planner da Bentley, um serviço baseado em nuvem que permite a visualização de dados 2D, 3D e GIS em um gêmeo digital em escala de cidade, onde você pode projetar, visualizar e comunicar projetos de desenvolvimentos urbanos em grande escala a projetos arquitetônicos detalhados.
  • Você pode usar as saídas FLOOD para alimentar a modelagem de mobilidade e acessibilidade no software CUBE.
  • Você pode projetar uma estrada usando OpenRoads ConceptStation e, em seguida, gerar o modelo de malha de superfície e inseri-lo facilmente no FLOOD.
  • Você pode usar projetos FLOOD para implementar e configurar sistemas de alerta / previsão de inundação, através da aplicação do produto ACTION Server.
  • A integração com o projeto OpenFlows SewerGEMS permite que você use a rede 1D projetada e execute a abordagem do modelo 1D:2D dentro do FLOOD. O FLOOD melhora sua eficiência para configurar modelos de fluxo 2D, executar, pós-processar e visualizar os resultados. É a única ferramenta capaz de fazer o ciclo completo de modelagem com todas as ferramentas avançadas para manipulação de modelos e resultados. O FLOOD pode executar modelos acoplados 1D (canais naturais ou artificiais, na superfície e subsuperfície) e 2D (fluxo terrestre).
  • O FLOOD também pode ser acoplado ao SWMM para executar modelos 1D e 2D, mas a integração com OpenFlows SewerGEMS fornece uma experiência mais suave.
  • Sendo um sistema GIS completo, o FLOOD pode atender às suas necessidades de consumir, manipular e gerar dados e modelar resultados em vários formatos (por exemplo, shapefiles, arquivos GDAL RASTER, Google Earth KML/KMZ, arquivos TIN, modelos de rede de drenagem INP de SWMM). Isso permite que você estabeleça fluxos de dados de entrada/saída e interoperabilidade em uma variedade de produtos de software.

Existem diferenças na metodologia adotada pelo FLOOD e produtos de esgoto pluvial, como o CivilStorm e o SewerGEMS. Usando o CivilStorm ou o SewerGEMS, você deve fornecer dados explicitamente na forma de parâmetros específicos, como valores de rugosidade da superfície, tempo de concentração e dados de depressão (se a superfície tiver áreas de poças). Todos esses fatores são automaticamente considerados usando o FLOOD.

No FLOOD, não é necessário especificar a área ou o tempo de concentração para uma bacia hidrográfica.O modelo de superfície digital junto com o cálculo 2D (equações de Saint-Venant e Manning-Strickler) fará isso por você. Além disso, não há necessidade de inserir dados de depressão, pois a superfície 2D contém dados topográficos que são considerados na estimativa de escoamento. O FLOOD tem ferramentas para remover depressões da superfície do solo, quando necessário.

A geração de escoamento e outros processos são complexos. Com o FLOOD, ele é gerado principalmente com base no terreno da superfície 2D e nos módulos selecionados para execução. O hidrograma de escoamento de uma bacia hidrográfica em CivilStorm ou SewerGEMS é baseado em uma abordagem mais simplificada, como o método SCS, que leva em consideração apenas a área, fator de permeabilidade (como o SCS CN) e Tc.

O FLOOD fornece hidrografias e estimativas de escoamento mais realistas, enquanto CivilStorm, SewerGEMS ou StormCAD contam com métodos de estimativa de escoamento padrão, como SCS CN e curvas IDF para estimativa de escoamento, útil para um projeto mais conservador.

O FLOOD pode gerar estudos avançados de modelagem da qualidade da água e dispersão de poluentes em ambientes aquáticos.

Processador
1.8 GHz ou mais rápido

Memória
2 GB ou superior

Profundidade de cores do display
32 bits

Resolução da tela
1280 x 1024 ou superior

Espaço em disco
900 MB

Software
Windows Server 8, 10 ou posterior, Microsoft.NET Framework 4.7 ou posterior

Para obter os requisitos de sistema mais atualizados, visite a Bentley Communities.

Licenças e assinaturas

Escolha o que melhor se adapta a você

Licença de um ano com treinamento

Assinatura Virtuoso – Uma escolha popular para pequenas e médias empresas

Obtenha acesso ao software que acompanha o treinamento – rápido! A eStore da Bentley, Virtuosity, oferece uma maneira conveniente de alugar uma licença de software Bentley por 12 meses por um baixo custo inicial. Cada compra online através do Virtuosity vem como uma Assinatura Virtuoso que inclui treinamento e renovações automáticas.

Sem necessidade de contrato, é fácil começar rapidamente.

Comprar agora

Compra única com suporte

Licença vitalícia com SELECT

Uma licença perpétua para o software da Bentley é uma compra única com uma assinatura de serviço de um ano chamada SELECT. Isso inclui suporte técnico 24 horas por dia, 7 dias por semana, 365 dias por ano, recursos de aprendizado e a possibilidade de trocar licenças por outros softwares uma vez por ano. Com o SELECT, você se beneficia das seguintes vantagens:

  • Pool de licenças, para que você possa acessar seu software a partir de vários computadores.
  • Acesso a software adicional da Bentley com Licenças por Prazo que permitem que você pague pelo seu uso indivudual sem o custo inicial de adquirir uma licença vitalícia.

As cotações de renovação anual serão enviadas diretamente para sua caixa de entrada e nossos experientes representantes de renovação de licenças terão prazer em responder suas perguntas e ajudá-lo com quaisquer alterações que deseje fazer.

Contate-nos

Organizações Empresariais

Nós protegemos você

Para organizações maiores com requisitos detalhados, oferecemos planos para fornecer preços globais e acesso ao nosso portfólio abrangente de soluções e serviços de plano de sucesso. Entre em contato conosco sobre como obter acesso a software, melhores práticas globais, serviços de implementação, treinamento e suporte técnico para ajudar sua organização a atingir todo o seu potencial enquanto atende às suas necessidades exclusivas.

Contate-nos

Compreenda e mitigue os riscos de inundação
